OLEDモジュールで遊んでみた(その2)

というわけで前回(http://hkhacks.blogspot.com/2009/05/oled1.html)に引き続き
一緒に購入していたフルカラーOLEDパネル(RGS15128128FH029)
で遊んでみることにした。

今回は既に解析済情報を提供してくれているサイトがあったため、
思っていたよりスムーズに点灯させることが出来た。 ほんと感謝。

ゆな研
http://yunadigick.blog94.fc2.com/blog-entry-22.html

なる研
http://naruken.cweb.tk/diary/diary.cgi?a=0810

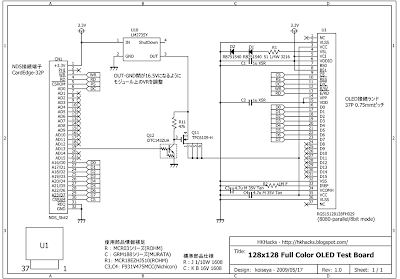

回路図はこんな感じ



・DC/DCコンバータはStrawberryLinux製LM2735Yを使用。
http://strawberry-linux.com/catalog/items?code=12004

・51Ωの抵抗は100Ωを2本並列でもOK 。

・パネルの1番ピン方向が前回のパネルと左右逆なので注意。

・ダイオードは1N4148等適当なダイオードでOKの模様。

・消費電流が前回のパネルに比べて大きいので、電源に注意。

実験中の様子

今回もPIC24USBを使ってみた



思っていたより明るくない。
これはコントラスト等調整が必要そうだ。
